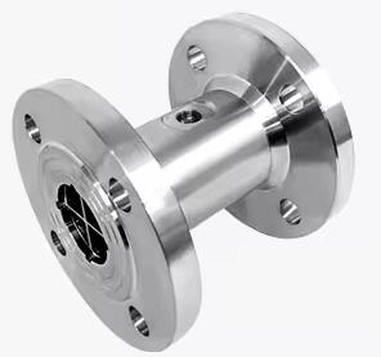

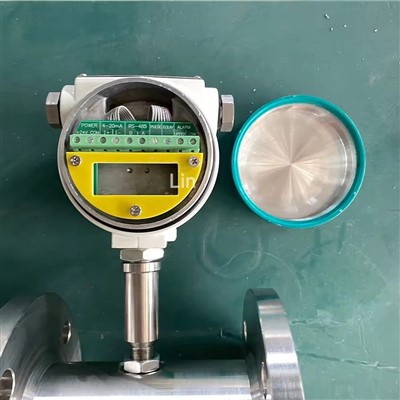

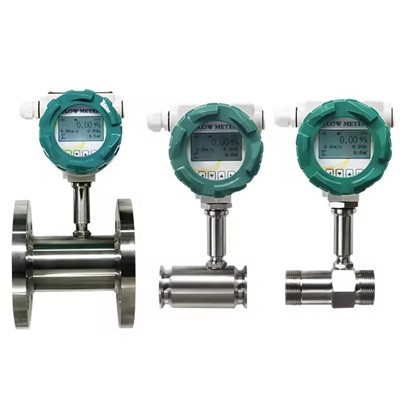

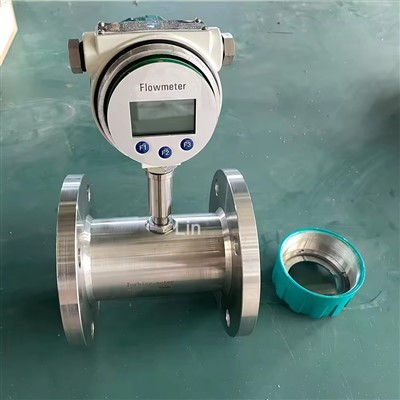

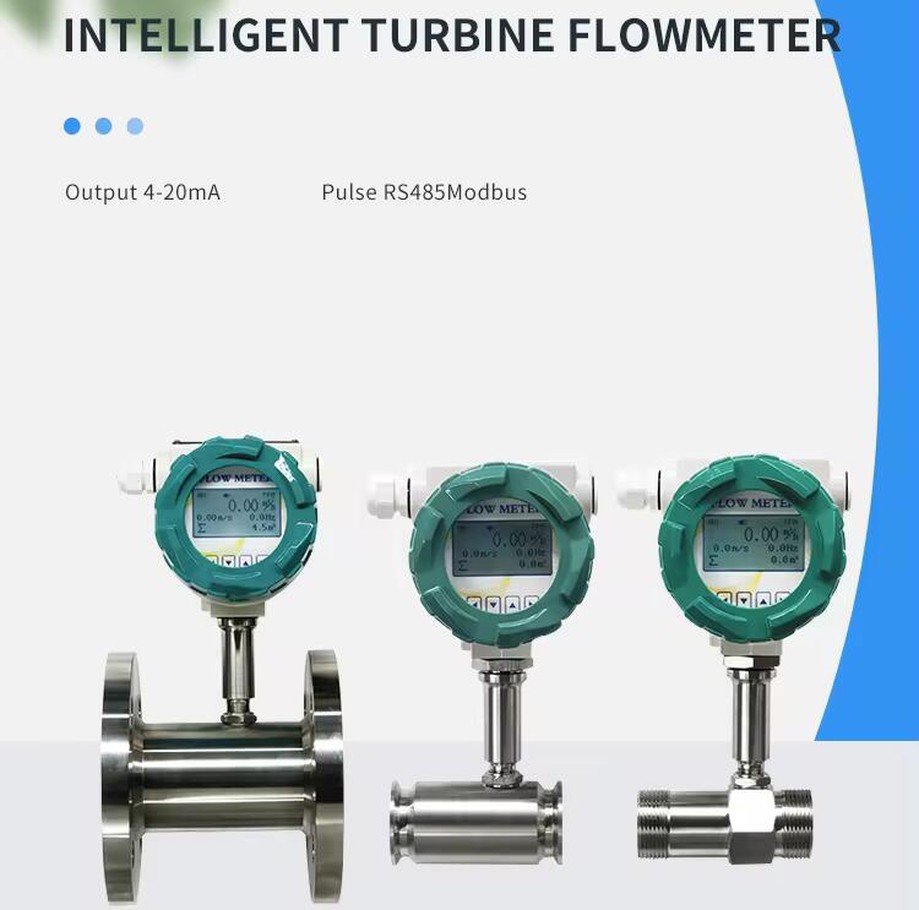

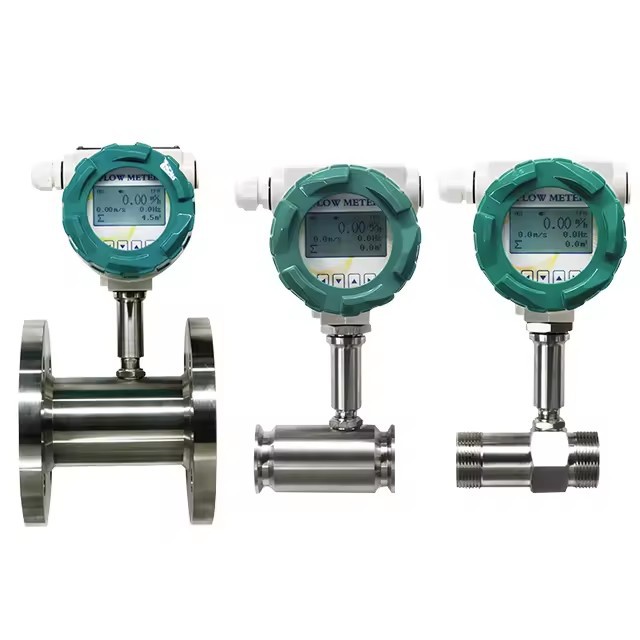

Intelligenter Turbinen-Durchflussmesser

Intelligenter Turbinen-Durchflussmesser

Produktname		Elektromagnetischer Durchflussmesser vom Split-Typ
Messbereich		0~9999m/h
Versorgungsspannung		Standardmäßig AC 220 V (24 V, Lithiumbatterie)
Präzisionsklasse		Plus oder minus 0,5 %
Ausgabetyp		4-20mA Stromausgang, Pulsfrequenzausgang, RS485
Betriebstemperatur		Gummiauskleidung Weniger als oder gleich 80 Grad, PTFE-Auskleidung <120 Grad
Arbeitsdruck		1.0Mpa, 16Mpa, 2,5Mpa, 4.0Mpa usw.
Elektrodenmaterial		316L Edelstahl, Tantal, Titan, HB, HC, Platin-Iridium-Legierung
Wasserdichte Klasse		Schutzklasse IP67, wasserdicht nach IP68 anpassbar



Arbeitsprinzip :

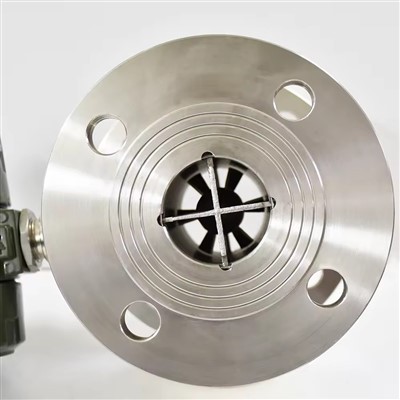

Flüssigkeit fließt durch das Sensorgehäuse. Da die Schaufel des Laufrads einen bestimmten Winkel zur Fließrichtung aufweist, erzeugt die Impulskraft der Flüssigkeit auf der Schaufel ein Drehmoment. Nach Überwindung des Reibungsdrehmoments und des Flüssigkeitswiderstands dreht sich die Schaufel und die Drehgeschwindigkeit ist stabil, nachdem das Drehmoment ausgeglichen ist. Unter bestimmten Bedingungen ist die Drehgeschwindigkeit proportional zur Geschwindigkeit. Sie befindet sich im Magnetfeld des Signaldetektors (bestehend aus permanentmagnetischem Stahl und Spule). Die rotierende Schaufel schneidet die Magnetfeldlinie und ändert periodisch den magnetischen Fluss der Spule, wodurch elektrische Impulssignale von beiden Enden der Spule induziert werden. Das Signal wird vom Verstärker verstärkt und geformt, um eine kontinuierliche rechteckige Impulswelle mit einer bestimmten Amplitude zu bilden, die weit an das Anzeigeinstrument übertragen werden kann. Zeigt den momentanen Durchfluss und das kumulierte Volumen der Flüssigkeit an. Innerhalb eines bestimmten Durchflussbereichs ist die Impulsfrequenz proportional zum momentanen Durchfluss der Flüssigkeit, die durch den Sensor fließt, und die Durchflussgleichung lautet Q=3600*F/K

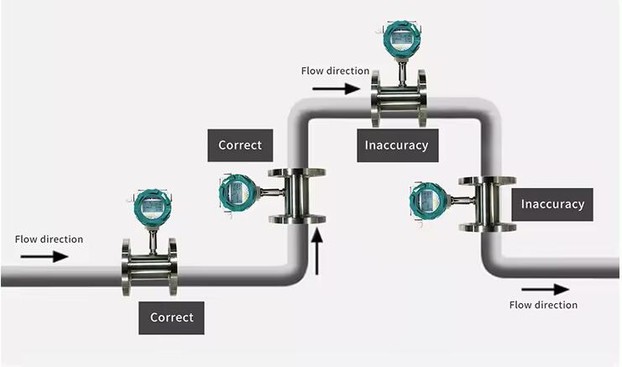

INSTALLATION:

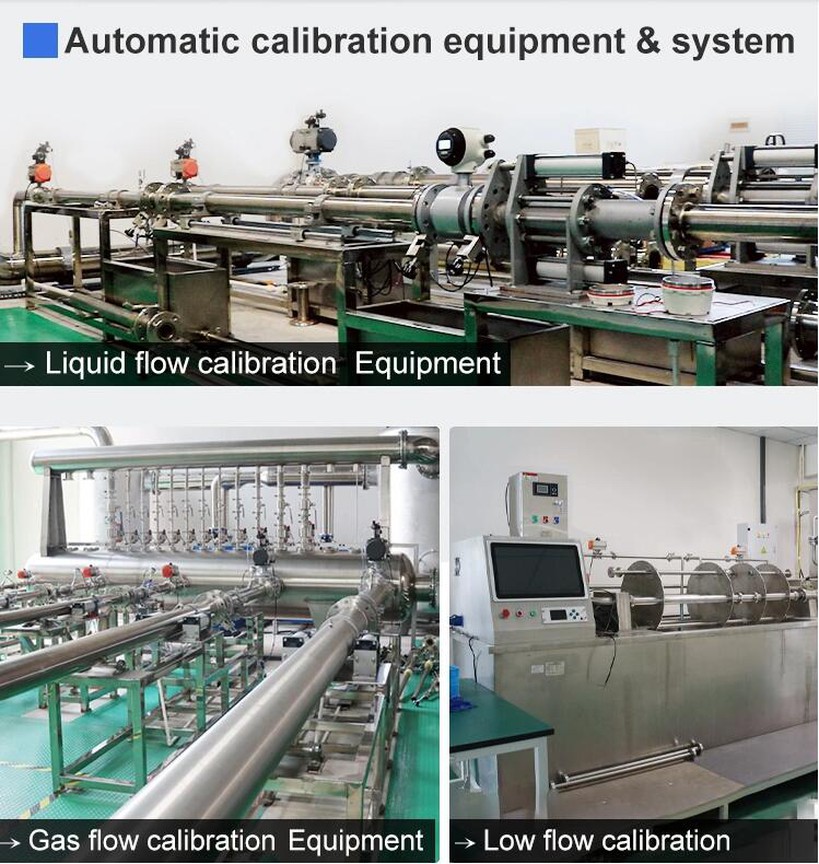

Kalibrierungsprozess:
