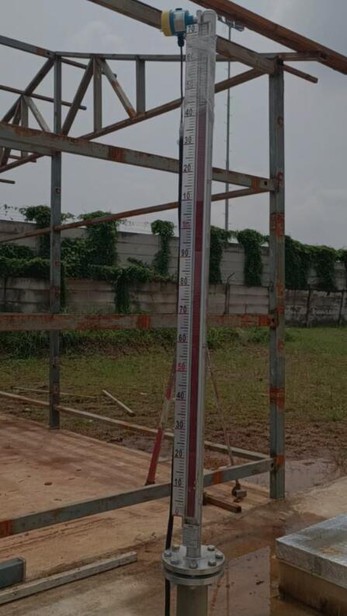

Installationsschritte für einen magnetischen Schwimmer-Füllstandsmesser
 |
 |
Im Folgenden sind die allgemeinen Installationsschritte für ein magnetisches Schwimmer-Füllstandsmessgerät aufgeführt:
Überprüfen Sie das Produkt: Überprüfen Sie nach Erhalt des Magnetschwimmer-Füllstandsmessgeräts sorgfältig, ob das Produkt während des Transports beschädigt wurde und ob es den Bestellanforderungen entspricht.
Vorbereitung vor der Installation: Stellen Sie alle Anzeigebalken auf Weiß ein, um eine Beeinträchtigung der Messwerte zu vermeiden.
Installation des Schwimmers: Trennen Sie die Verpackung des Schwimmers und des Messrohrs, entfernen Sie den unteren Flansch, halten Sie die Oberseite des Schwimmers nach oben, installieren Sie den Schwimmer im Messrohr, installieren Sie den unteren Flansch und verbinden Sie ihn dann mit dem zu messenden Behälter.
Schließen Sie den geprüften Behälter an: Setzen Sie den Schwimmer in das Messrohr ein, montieren Sie den unteren Flansch und verbinden Sie ihn dann mit dem geprüften Behälter.
Passen Sie den Anzeigebalken an: Öffnen Sie langsam Ventil 1A und Ventil 1B, um den Druck in der Schwimmerkammer zu erhöhen. Der Schwimmer bewegt sich mit dem Flüssigkeitsstand, und der Schwimmer und die Anzeigeleiste drehen sich durch Magnetkupplung um 180 Grad, um den Farbcode von Weiß auf Rot zu ändern und so den Flüssigkeitsstand widerzuspiegeln.
Korrektur: Wenn die Schwimmerkomponente während der Installation vom Hauptrohr des Flüssigkeitsstandmessgeräts entfernt wird, verwenden wir eine weiche Karte, um die Schwimmerkomponente im Hauptrohr zu befestigen, um sicherzustellen, dass die Schwimmerkomponente während des Transports nicht beschädigt wird. Entfernen Sie während der Installation einfach die Softcard. Vor dem Betrieb ist es notwendig, mit Magnetstahl zu kalibrieren und die Kippsäule einmal zu führen, um die Unter-Null-Position rot und die Über-Null-Position weiß anzuzeigen.
Wartung: Je nach Zustand des Mediums kann der Entwässerungsflansch regelmäßig geöffnet werden, um das Sediment im Hauptrohr zu reinigen.
Beim Einbau eines Magnetschwimmer-Füllstandmessgerätes sind folgende Punkte zu beachten:
Der Einbau des Flüssigkeitsstandsmessers muss vertikal erfolgen, um sicherzustellen, dass sich die Schwimmerkomponente im Hauptrohr frei auf und ab bewegen kann.
Magnetische Leiter dürfen nicht in die Nähe des Hauptkörpers des Füllstandsmessgeräts gelangen, da dies sonst den ordnungsgemäßen Betrieb des Füllstandsmessgeräts direkt beeinträchtigt.
Vor der Installation müssen alle Anzeigebalken mit einem Schwimmer auf Weiß eingestellt werden, um eine Beeinträchtigung der Anzeige zu vermeiden.
Der Schwimmer sollte vorsichtig behandelt werden, um Schäden zu vermeiden.
Sollte die Anzeige des Magnetschwimmer-Füllstandsmessers ungenau sein, können Sie zunächst prüfen, ob die Abschirmschicht des Signalkabels fest geerdet ist. Wenn die Störung immer noch nicht beseitigt ist, können Sie sie mit einem Signalisolator beheben.
