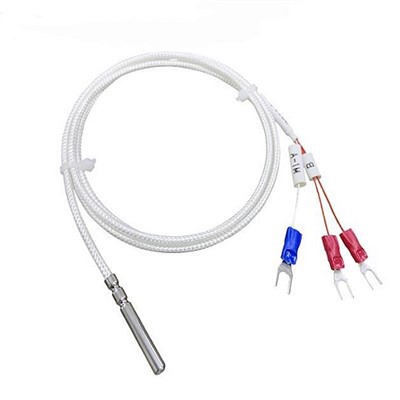

PT100-Temperatursensor, auch Platin-Thermistor genannt
Der Wärmewiderstand ist der am häufigsten verwendete Temperaturfühler im mittleren bis niedrigen Temperaturbereich. Seine Hauptmerkmale sind hohe Messgenauigkeit und stabile Leistung. Die Messgenauigkeit des Platinthermistors ist die höchste unter ihnen. Er wird nicht nur häufig in der industriellen Temperaturmessung verwendet, sondern ist auch ein Standardreferenzinstrument. Die Temperatursensorelemente des Metallthermistors haben eine Kreuzrahmenstruktur aus Quarzhülse, eine Stabstruktur aus Fried Dough Twists-Rahmenstruktur usw. Es gibt viele Arten von Temperatursensormaterialien, die üblicherweise in Metallthermistoren verwendet werden, wobei Platindraht am häufigsten verwendet wird. Neben Platindraht umfassen die in der industriellen Messung verwendeten metallischen Wärmewiderstandsmaterialien auch Kupfer, Nickel, Eisen, Eisen-Nickel, Wolfram, Silber usw. Dünnschichtthermistoren werden mit der Methode der Elektronenkathodenzerstäubung hergestellt, wodurch eine industrielle Produktion im großen Maßstab möglich ist. Das Skelett besteht aus Keramik und der Anschlussdraht aus einer Platin-Palladium-Legierung.
Das Temperaturmessprinzip des Wärmewiderstands unterscheidet sich von dem des Thermoelements. Der Wärmewiderstand basiert auf dem thermischen Effekt des Widerstands zur Temperaturmessung, d. h. der Eigenschaft des Widerstandswerts des Widerstandskörpers, der sich mit der Temperatur ändert. Daher kann die Temperatur gemessen werden, solange die Widerstandsänderung des temperaturempfindlichen Wärmewiderstands gemessen wird. Derzeit gibt es hauptsächlich zwei Arten von Metallthermistoren und Halbleiterthermistoren.
Die derzeit am häufigsten verwendeten thermoelektrischen Materialien sind Platin und Kupfer: Platin weist eine hohe Widerstandsgenauigkeit auf, ist für neutrale und oxidierende Medien geeignet, hat eine gute Stabilität und weist einen gewissen Grad an Nichtlinearität auf. Je höher die Temperatur, desto geringer ist die Widerstandsänderungsrate. Der Kupferwiderstand hat innerhalb des Temperaturmessbereichs eine lineare Beziehung zur Temperatur und weist eine große Anzahl von Temperaturlinien auf. Er ist für nicht korrosive Medien geeignet und neigt zur Oxidation, wenn er 150 überschreitet. In China werden am häufigsten folgende Widerstände verwendet: R0=10 Ω, R0=100 Ω und R0=1000 Ω mit den Teilungsnummern Pt10, Pt100 bzw. Pt1000. Es gibt zwei Arten von Kupferwiderständen, R0=50 Ω und R0=100 Ω mit den Teilungsnummern Cu50 und Cu100. Unter ihnen werden Pt100 und Cu50 am häufigsten verwendet.
