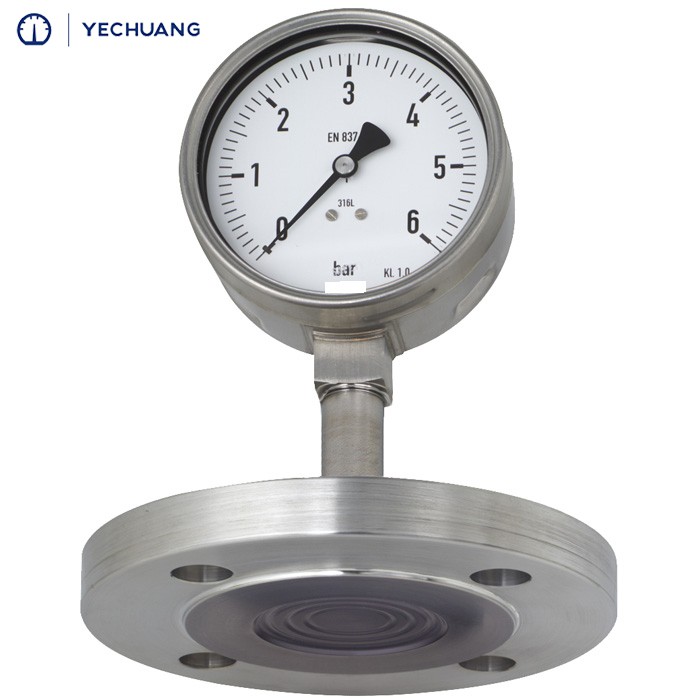

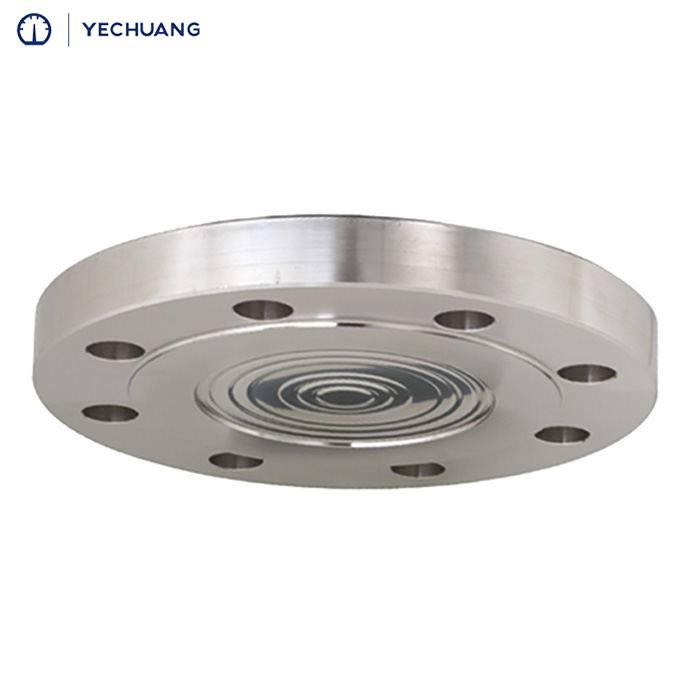

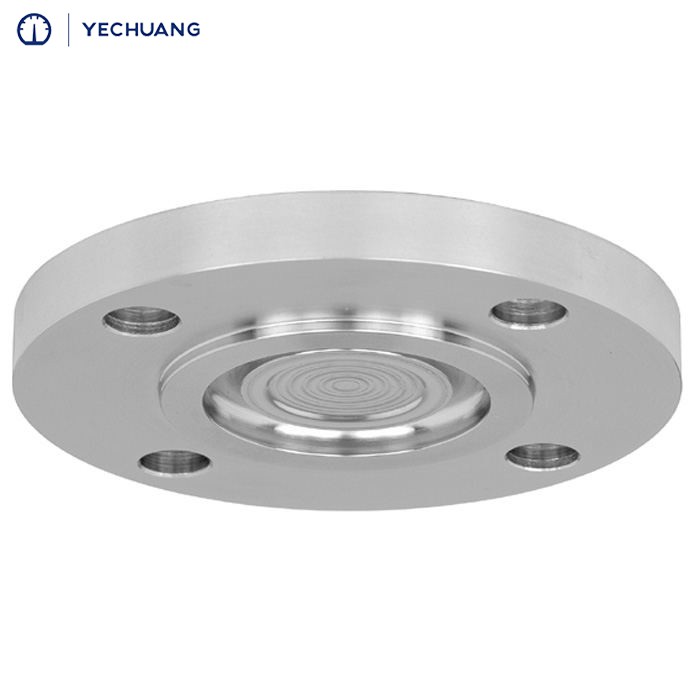

Bündiger Flansch-Druckmittler

Flächenbündiger Flansch-Druckmittler

Funktionen

• Geschweißter Druckmittler

• Vielzahl von materialien für medienberührte Teile

• Füllanschluss im oberen Gehäuse

• Geeignet für Manometer, Schalter und Messumformer

Flanschgröße

Von DN25 bis DN100

Von 2" bis 4"

Nenndruck

Von PN16 bis PN400

Von 150 lbs bis zu 2500 lbs

Anträge

Chemische und petrochemische Industrie

Maschinen- und Apparatebau

Offshore-Anlagen

Abwasserbehandlung







Technische Daten	DF
Prozessanschlussgröße, angeflanscht Bewertung	2", 3", 4", DN25, DN50, DN80, DN100, andere auf Anfrage Bewertung ANSI EN 150 lbs, 300 lbs, 600 lbs, 900 lbs, 1500 lbs, 2500 lbs PN16, PN40, PN63, PN100, PN160, PN250, PN400
Bau Füllhafen	Bearbeiteter Flansch mit geschweißter bündiger Membran Im Sechskant der Instrumentenverbindung mit Edelstahlkugel und Stellschraube
Messprinzip	An Flansch geschweißte Membran, optionale Legierungen, die über die Dichtfläche geschweißt werden, oder optionale vakuumdichte Folien, die über Membran und Dichtfläche geklebt werden
Geräteanschlüsse (weiblich) ANSI/ASME ISO 228-1	1/2 NPT G 1/2, andere auf Anfrage
Dichtflächen ANSI/ASME DE	B16.5 RF, optional RTJ EN 1092-1 Form B1
Material (medienberührte Teile) Flanschmembran	Edelstahl 316Ti (1.4571) Membran Edelstahl 316L (1.4435), optional geschweißtes Tantal, Hastelloy B2, Hastelloy C276, Monel 400, andere auf Anfrage, optional geklebte Vakuumdichtfolien PTFE, Silber, andere auf Anfrage
Material (nicht medienberührte Teile) Flansch Instrumentenanschluss Kapillare und Panzerung	Edelstahl 316Ti (1.4571) Edelstahl 316Ti (1.4571) Edelstahl 316Ti (1.4571) und Edelstahl 304 (1.4301)
Genauigkeit	Zusätzliche 0,5 % zur angegebenen Toleranz des montierten Instruments
Minimale Reichweite (100=T5500)	dm 28 = 6 bar, dm 38 = 1,6 bar, dm 52 = 1 bar, dm 80 = 0,6 bar
Füllflüssigkeiten (Temperaturbereich)	Glycerin (0/400 °F, -18/204 °C - nicht für Vakuum- oder Compound-Bereiche) Silikon (-40/600 °F, -40/315 °C), Halocarbon (-70/300 °F, -56/149 °C) Syltherm 800 (-40/750 °F, -40/400 °C), Pflanzenöl (32/248 °F, 0/120 °C), Neobee M-20 (0/320 °F, -17/160 °C), andere auf Anfrage, auch abhängig von ausgewähltem Material und Konfiguration
Montage	Direkt, optional mit Kapillare
Gewicht trocken [kg]	Je nach Flanschgröße
Zubehör, Optionen	Spülring, Manometer, Druckschalter, Kühlelement, Kapillaren
