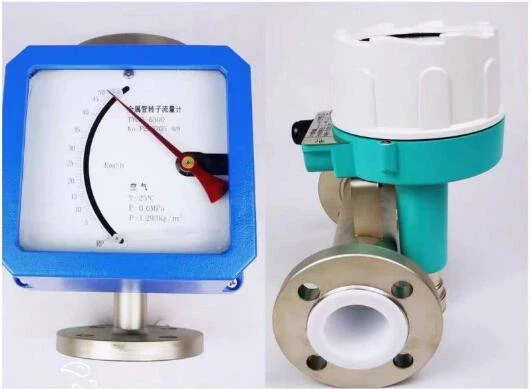

Metallrotor-Durchflussmesser, auch bekannt als Durchflussmesser mit variablem Bereich, zeichnen sich durch einfache Struktur, zuverlässigen Betrieb, breite Anwendbarkeit, genaue Messung und einfache Installation aus. Der Metallrotor-Durchflussmesser ist hochtemperatur- und druckbeständig. Der Metallrotor-Durchflussmesser der Serie ZNLZ umfasst einen gewöhnlichen Metallrotor-Durchflussmesser und einen korrosionsbeständigen Metallrotor-Durchflussmesser. Die beiden oben genannten Typen sind in den Vor-Ort-Anzeigetyp (ZNLZZ -) und den Typ mit elektrischer Fernübertragung (ZNLZD -), gewöhnlichen Durchflusssensor, Instrumentenmaterial (1Cr18Ni9Ti) und korrosionsbeständigen Typ (1Cr18Ni9Ti) mit PTEF-Auskleidung unterteilt.
Wenn das vom Metallrotor-Durchflussmesser gemessene Medium ferromagnetische Partikel enthält, sollte am Einlass des Durchflussmessers ein Magnetfilter installiert werden. Sein Material sollte das gleiche sein wie das des entsprechenden Durchflussmessers.
Wichtigste technische Parameter des Metallrotor-Durchflussmessers
(1) Grundlegend
Messbereich des Metallrotor-Durchflussmessers: Wasser (20 Grad) 2,5-150000L/h
Luft (20 Grad , 0.1013MPa) 0.07-4000Nm3/h
Verhältnis Durchflussmessbereich Metallrotor: 10:1
Genauigkeit des Metallrotor-Durchflussmessers: 1,5/2,5
Arbeitsdruck des Metallrotor-Durchflussmessers: Weniger als oder gleich 6,4 MPa
Betriebstemperatur des Metallrotor-Durchflussmessers: -40~350 Grad (Fluoroplast-Auskleidung -10~80 Grad)
Umgebungstemperatur des Metallrotor-Durchflussmessers: -20~80 Grad
Mediumviskosität des Metallrotor-Durchflussmessers: DN15 Kleiner oder gleich 5 mPa S
DN25~DN150 Kleiner oder gleich 250mPa S
Rohrmaterial: 1Cr18Ni9Ti, 316L, ausgekleidet mit PTEF usw.
Prozessanschluss: Flansch oder nach Kundenwunsch
Dampfanschluss: Flansch, DN15/PN1,6 oder nach Kundenwunsch
(2) Fernübertragungseinrichtung
① ZN5W1-1 Winkelmessumformer
Grundfehler: 1,5 % FS
Ausgangssignal: 4-20mA
Lastimpedanz: 350 Ω
Versorgungsspannung: 24 VDC
Umgebungstemperatur: -30~80 Grad
Auslass: M20 × 1,5
Explosionsschutzzeichen: ExibIICT4
② ZNE-HD-Sender
Auswirkungen auf die Stromversorgung:<0.1% (excluding digital resolution [70 μ A)
Belastungsauswirkungen:<0.1% (excluding digital resolution [70 μ A)
Stromverlust: 4~21,6mA, relativ zu 0% des Messwerts
Lastimpedanz: 0-800
Betriebsspannung: 12.8-30VCD
Zweileiter Rext [K Ω]=(Stromversorgung [V] -12.7)/22mA
Ausgangssignal: 4-20mA
Umgebungstemperatur: -25~80 Grad
Auslass: M20 × 1,5
Explosionsschutzzeichen: ExibIICT6
Spezifikation des Metallrotor-Durchflussmessers:
|
Durchmesser (mm) |
Durchflussbereich |
Druckverlust kPa |
|||
|
Wasser L/h* |
Luft M3/h* |
Wasser |
Luft |
||
|
Konventioneller Typ |
Explosionsgeschützte Ausführung |
konventioneller und explosionsgeschützter Typ |
|||
|
15 |
2.5-25 |
--- |
0.07-0.7 |
6.5 |
7.1 |
|
4.0-40 |
2.5-25 |
0.11-1.1 |
6.5 |
7.2 |
|
|
6.3-63 |
4.0-40 |
0.18-1.8 |
6.6 |
7.3 |
|
|
10-100 |
6.3-63 |
0.28-2.8 |
6.6 |
7.5 |
|
|
16-160 |
10-100 |
0.40-4.0 |
6.8 |
8.0 |
|
|
25-250 |
16-160 |
0.7-7.0 |
7.2 |
10.8 |
|
|
40-400 |
25-250 |
1.0-10 |
8.6 |
10.0 |
|
|
63-630 |
40-400 |
1.6-16.0 |
11.1 |
14.0 |
|
|
25 |
100-1000 |
63-630 |
3-30 |
7.0 |
7.7 |
|
160-1600 |
100-1000 |
4.5-45 |
8.0 |
8.8 |
|
|
250-2500 |
160-1600 |
7-70 |
10.8 |
12.0 |
|
|
400-4000 |
250-2500 |
11-110 |
15.8 |
19.0 |
|
|
40 |
500-5000 |
--- |
12-120 |
10.8 |
9.8 |
|
600-6000 |
---- |
16-160 |
12.6 |
16.5 |
|
|
50 |
630-6300 |
400-4000 |
18-180 |
8.1 |
8.6 |
|
1000-10000 |
630-6300 |
25-250 |
11.0 |
10.4 |
|
|
1600-16000 |
1000-10000 |
40-400 |
17.0 |
15.5 |
|
|
80 |
2500-25000 |
1600-16000 |
60-600 |
8.1 |
12.9 |
|
4000-40000 |
2500-25000 |
80-800 |
9.5 |
18.5 |
|
|
100 |
6300-63000 |
4000-40000 |
100-1000 |
15.0 |
19.2 |
|
150 |
20000-100000 |
--- |
600-3000 |
19.2 |
20.3 |
