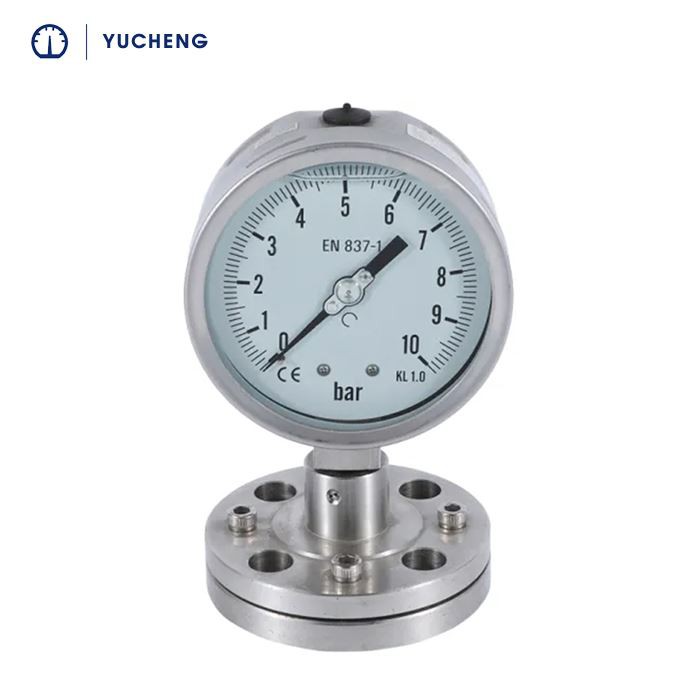

Animation für Membranmanometer
Animation des Membranmanometers
Membranmanometer von YC Technology, das seit 13 Jahren ein professioneller Hersteller von Manometern ist. befindet sich in Zhejiang, OEM-Service wird bereitgestellt. speziell auf verschiedene Arten der Herstellung von Membranmanometern fokussiert. Senden Sie uns Ihre Daten für jede Ihrer Anfragen zur Preisüberprüfung umgehend zu.
Beschreibung
Animation des Membranmanometers
Funktionsprinzip des Membranmanometers
Das Plattenfedermanometer besteht aus einer kreisförmigen Membran aus Blech mit genauen Abmessungen, die entweder flach oder gewellt sein kann.
Die Membran ist mechanisch mit dem Übertragungsmechanismus verbunden, der die kleinen Auslenkungen der Membran verstärkt und auf den Zeiger überträgt.
Die folgende Animation zeigt das Funktionsprinzip des Manometers. Sie können die Bewegung der Membran und die Funktionsweise des Übertragungsmechanismus sehen.
Auf der Unterseite der Membran wird der Prozessdruck aufgebracht, während auf der Oberseite Atmosphärendruck herrscht. Der an der Membran entstehende Differenzdruck hebt die Membran an und setzt den Zeiger in Bewegung.
Die Auslenkung der Blende ist sehr gering (+/- 1 mm), sodass eine Multiplikationsbewegung mit hohem Übersetzungsverhältnis erforderlich ist, um den Zeiger über die gesamte Länge der Skala zu drehen. Die Betätigung eines solchen Getriebes mit hohem Übersetzungsverhältnis ist möglich, weil die Membranauslenkung große Kräfte erzeugen kann.
Mehr Produkte:
Zertifikate:
Produktion und Inspektionen:
Verpackung und Versand:
Vorteile:
Die flexible Membranfunktion ermöglicht den Einsatz für aggressivere und verschmutzte Medien.
Das Gehäuse hat einen Durchmesser von 100 mm und eine Skala mit einer Teilung von 0,02 bar, die ein genaues Ablesen der Werte ermöglicht.
