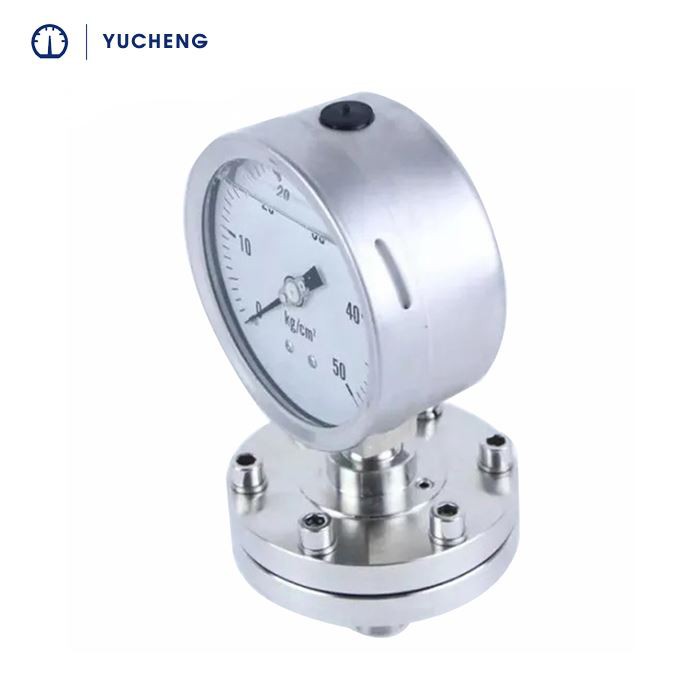

Eigenschaften des Membranmanometers

Die Druckbereiche von Plattenfedermanometern liegen zwischen 10 mbar (0.145 psi) und 40 bar (580,15 psi).

Für kleinere Messbereiche (in der Größenordnung von mbar) werden Blenden mit größerem Durchmesser verwendet.

Dies erhöht die Empfindlichkeit der Membrane für kleine Druckunterschiede und erhöht auch die Hublänge. Aufgrund der erhöhten Empfindlichkeit ist die Genauigkeit höher. Die große Hublänge sorgt dafür, dass der Getriebemechanismus mit einem geringeren Übersetzungsverhältnis ausgestattet werden kann. Letzteres ist sinnvoll, da die Membran durch den sehr geringen Druck weniger Kraft auf den Übertragungsmechanismus ausübt.

Bei Drücken unter 10 mbar stößt das Membranmanometer an seine Grenzen. Um solch kleine Drücke messen zu können, sollte die Membran ultradünn sein, um eine ausreichende Elastizität zu besitzen und damit nicht mehr zuverlässig stabil zu sein. Die Messung sehr niedriger Drücke ist der Anwendungsbereich derKapsel-Manometer.

Plattenfedermanometer sind in den Genauigkeitsklassen von 0,6 bis 1 - 1,6 - 2,5 und 4 erhältlich. Wie immer als prozentualer Skalenendwert angegeben. Die Genauigkeit wird unter anderem durch die Materialart, die Dicke, die Wellenform und den Durchmesser der Membran bestimmt.

Die ringförmige Klemmung der Membrane macht diese Manometer unempfindlich gegen Vibrationen.

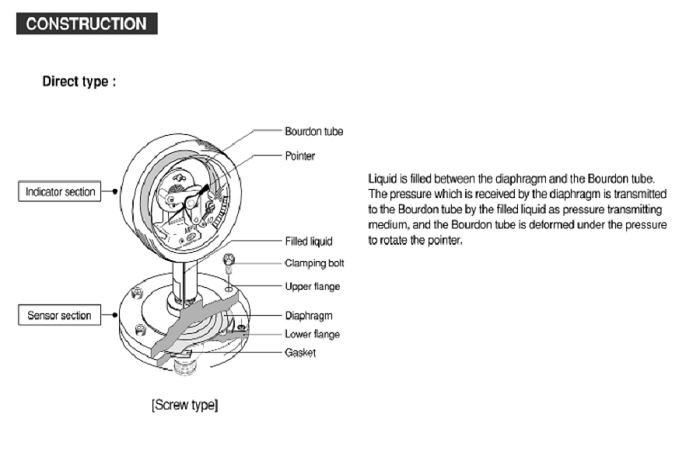

Aufgrund ihres Aufbaus bieten diese Manometer einen guten Schutz gegen Überdruck, da bei zu hohem Druck die Membran gegen den oberen Flansch gedrückt wird. Standardmäßig können diese Manometer einem Druck von etwa dem 5-fachen des Skalenendwerts standhalten. Verglichen mit dem 1,3-fachen Messbereichsendwert-Überdruckschutz eines Rohrfeder-Manometers ist dieser um ein Vielfaches höher. Wenn der obere Flansch mit passenden Windungen zur Membran versehen ist, kann der Überdruckschutz sogar auf das 100-fache des Skalenendwertes ansteigen.

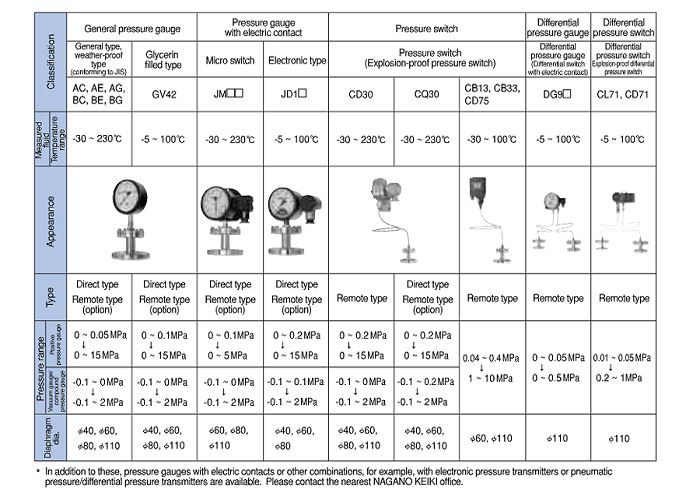

Mehr Produkte:

Zertifikate:

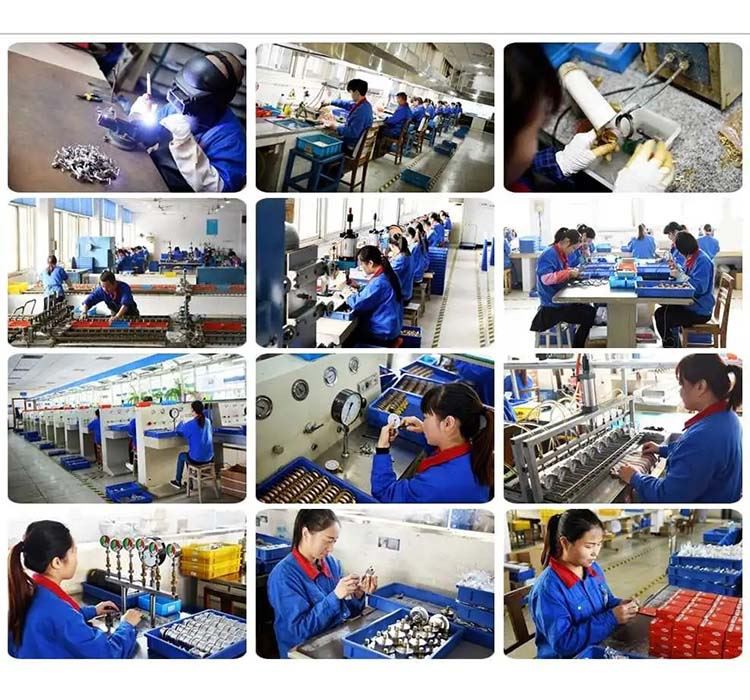

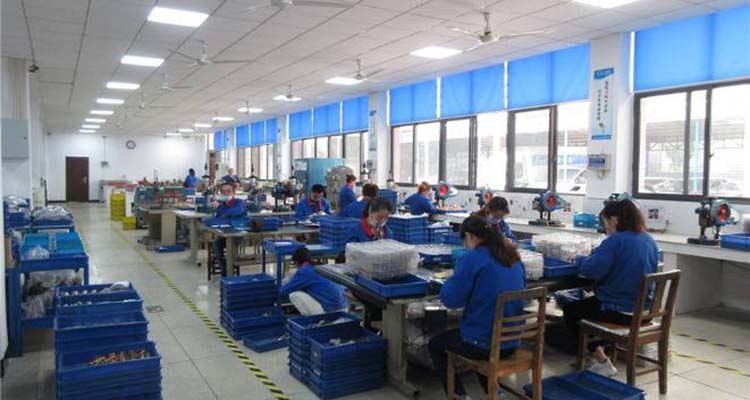

Produktion und Inspektionen:

Verpackung und Versand:

Vorteile:

• Die flexible Membranfunktion ermöglicht den Einsatz für aggressivere und verschmutzte Medien.

• Das Gehäuse hat einen Durchmesser von 100 mm und eine Skala mit einer Teilung von 0,02 bar, die ein genaues Ablesen der Werte ermöglicht.
