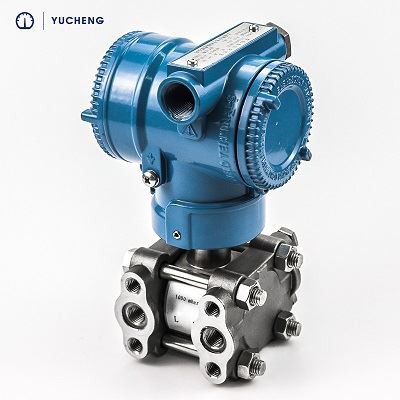

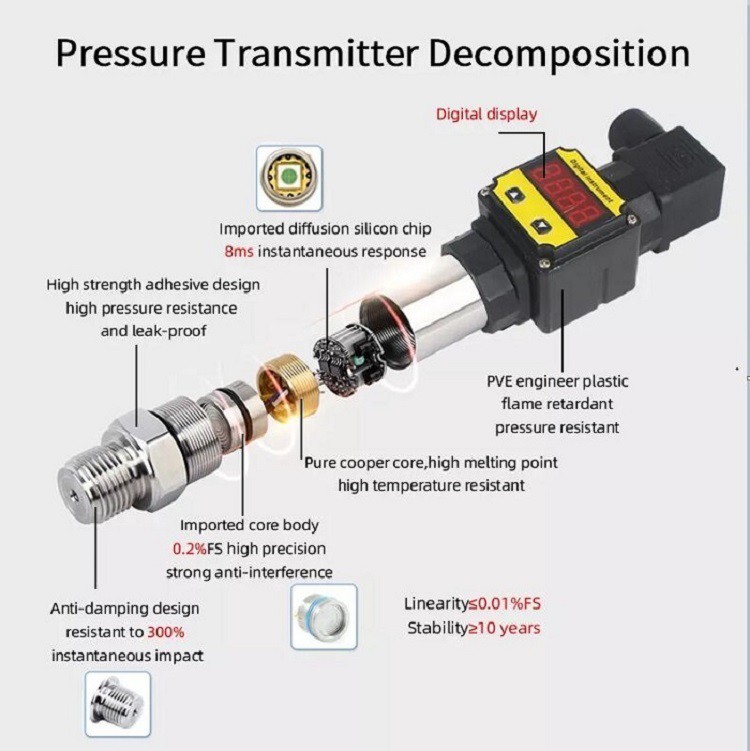

3051 Drucktransmitter

Drucktransmitter 3051

Verpackung & Lieferung

Verkaufseinheiten:

Einzelexemplar

Einzelpackungsgröße:

30X16X12 cm

Einzelbruttogewicht:

1.000 kg

Verpackungsart: Karton und Holzkiste.

Es gibt zwei häufig verwendete Ausgangsbereiche für Stromausgangssender: 0-20mA und 4-20mA. Wenn der Stromtransmitter den minimalen und maximalen Strom ausgibt, stellen diese die minimalen und maximalen Nennausgangswerte dar, die vom Stromtransmitter kalibriert wurden.

Im Folgenden sehen Sie ein Beispiel für einen Stromsender mit einem Messbereich von {{0}}A. Bei Sendern mit einem Ausgang von 0-20mA entspricht der Strom von 0mA dem Eingangswert von 0A, während er bei Sendern mit einem Ausgang von 4-20mA dem Strom von 4mA entspricht entspricht dem Eingangswert 0A. Der 20-mA-Strom beider Sensortypen entspricht dem 100-A-Wert.

Für Sender mit einem Ausgang von 0-20mA müssen wir hinsichtlich des Schaltungsdesigns nur einen geeigneten Abwärtswiderstand auswählen und die Spannung von 0-5V oder 0-10V direkt umwandeln Widerstand in ein digitales Signal an der Eingangsschnittstelle des A/D-Wandlers um. Das Debuggen von Schaltkreisen und die Datenverarbeitung sind relativ einfach. Der Nachteil besteht jedoch darin, dass eine Beschädigung des Senders sowie ein offener Stromkreis und ein Kurzschluss am Senderausgang nicht erkannt werden können.

Bei Sendern mit einem Ausgang von 4-20mA sind Schaltungsfehlerbeseitigung und Datenverarbeitung recht umständlich. Dieser Sendertyp kann jedoch feststellen, ob ein Fehler im Stromkreis vorliegt und ob der Sender beschädigt ist, indem er den Strom innerhalb des normalen Bereichs (mit einem Mindestwert von 4 mA im Normalbetrieb) erkennt, wenn der Senderstromkreis ggf. nicht angeschlossen ist eines Kurzschlusses oder einer Beschädigung. Daher ist es weit verbreitet.

Aufgrund der Tatsache, dass, wenn der {{0}}-mA-Transmitter 4 mA ausgibt, die Spannung am Abtastwiderstand nicht gleich 0 ist und die digitale Größe direkt von Analog zu Digital umgewandelt wird Die Konvertierungsschaltung ist nicht 0, der Mikrocontroller kann sie nicht direkt verwenden und die Berechnung über Formeln ist zu komplex. Daher besteht die allgemeine Verarbeitungsmethode darin, den durch 4 mA am Abtastwiderstand erzeugten Spannungsabfall über eine Hardwareschaltung zu eliminieren und dann eine A/D-Wandlung durchzuführen. Die erste Hardwareschaltung dieser Art ist die RCV420, eine Präzisions-I/V-Umwandlungsschaltung. Es gibt auch eine selbstgebaute I/V-Umwandlungsschaltung mit LM258. Diese Schaltung besteht aus einer Stromschleife von 4-20mA, die von einem Zweidraht-Stromtransmitter, 24 V, und einem Abtastwiderstand erzeugt wird, der einen Spannungsabfall von 1-5V am Abtastwiderstand erzeugt und diesen Spannungswert eingibt die drei Pins des Verstärkers LM258. Die Widerstandsspannungsteilerschaltung wird verwendet, um an den beiden Pins des integrierten Schaltkreises LM258 einen festen Spannungswert zu erzeugen, der zum Ausgleich des Spannungsabfalls verwendet wird, der durch den 4-mA-Strom am Abtastwiderstand erzeugt wird. Wenn also der Mindestwert des Zweidraht-Stromtransmitters 4 mA beträgt, beträgt die Spannungsdifferenz zwischen den 3 und 2 Pins des LM258 grundsätzlich 0 V. Der LM258 und sein angeschlossener Widerstand bilden eine einstellbare Spannungsverstärkungsschaltung, die den Spannungswert des Stroms des Zweidraht-Stromsenders am Abtastwiderstand verstärkt und ihn über den 1-Pin des LM258 zum Lesen an die Analog/Digital-Umwandlungsschaltung ausgibt die Mikrocontroller-CPU. Der 4-20mA-Strom des Zweidraht-Stromtransmitters wird durch Datenverarbeitungsmethoden als 0-100A-Wert auf dem LCD-/LED-Bildschirm angezeigt.

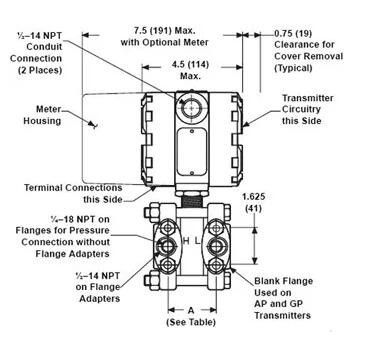

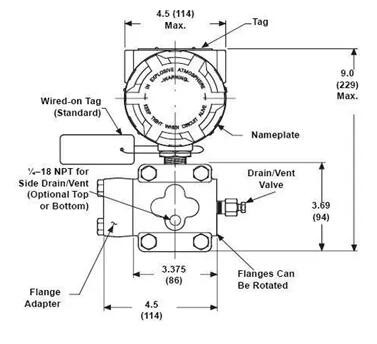

Druckbereich	-1-0~1 bar…600 bar optional
Ausgabe	4~20mA,0~5V/0~10V/0,5~4,5V
Stromversorgung	12 VDC ~ 36 VDC
Genauigkeit	0,5 Prozent FS, 1 Prozent FS
Druckanschluss	G1/4''; G1/2'';1/4''NPT oder nach Kundenwunsch
Elektronischer Port	DIN43650 Hirschman,Direktkabel,M12 4 Pin
Arbeitstemperatur	35 Grad ~ plus 125 Grad
Lagertemperatur	-40 Grad ~125 Grad
Temp-Entschädigung	0 Grad ~50 Grad
Nulltemperaturdrift	Kleiner oder gleich 0,02 Prozent FS/Grad/Jahr
IP-Bewertung	IP65









Markt	Umsatz (Vorjahr)	Gesamtumsatz (Prozent)
Nordamerika	Vertraulich	40
Südamerika	Vertraulich	12
Osteuropa	Vertraulich	3
Südostasien	Vertraulich	1
Afrika	Vertraulich	5
Ozeanien	Vertraulich	1
Mittlerer Osten	Vertraulich	2
Ostasien	Vertraulich	2
Westeuropa	Vertraulich	3
Zentralamerika	Vertraulich	2
Nordeuropa	Vertraulich	3
Südeuropa	Vertraulich	5
Südasien	Vertraulich	4
Binnenmarkt	Vertraulich	17

Wählen Sie beim Kauf eines Drucktransmitters 3051 den entsprechenden Drucktransmitter entsprechend der jeweiligen Situation aus. I Messmedium bestimmen Der Druckmessumformer 3051 misst den Erosionsgrad des Mediums und wählt anhand des Erosionsgrades den entsprechenden Messumformer aus. Generell können Messumformer mit Edelstahl als Isolationseinheit für nicht starke Säuren und starke Laugen verwendet werden. Ansonsten können nur spezielle Sender ausgewählt werden, z. B. aus einer Titanlegierung, die zum Korrosionsschutz entwickelt wurde. 2. Bestimmen Sie den Messbereich und die Messmethode Bei der Auswahl des Messbereichs ist im Allgemeinen der tatsächliche Messbereich, der Überspannungsmessbereich, zu berücksichtigen. Der ausgewählte Bereich sollte sich am maximalen Messbereich orientieren und auch die Größe des Überspannungsmessbereichs berücksichtigen. Darüber hinaus ist es notwendig, eine genaue Messmethode zu wählen. Bei der Messung des Differenzdrucks ist es notwendig, eine Differenzdrucktransmitter-Modellreihe, einen Messbereich, einen Überdruckbereich und eine Messmethode PT110/PT110S/PT210 auszuwählen, mindestens 0-0,5 MPa, maximal 0-500MPa, 2 Mal die Reichweite (Bereich<10Mpa), 1.5 times the range (range>10 MPa), Manometerdruck YSZK310, minimal 0-50KPa, maximal 0-40MPa, 2-facher Bereich (Bereich<10Mpa), 1.5 times the range (range>10 MPa), Manometerdruck/Absolutdruck YS31/32/33 Minimum 0-1KPa, Maximum 0-160MPa, 6-facher Bereich (Bereich<20KPa), 0.2MPa (range 20-100kpa), 2 times range (range>100 kPa), Manometerdruck/Differenzdruck/Absolutdruck III Bestimmen Sie den Genauigkeitsbereich, kompensieren Sie den Temperaturbereich und nutzen Sie den Temperaturbereich. Abhängig von der Mindestgenauigkeit, die Sie messen müssen, wählen Sie im Allgemeinen ein Produkt, das etwas höher als die erforderliche Mindestgenauigkeit ist. Bei der Auswahl müssen gleichzeitig auch langfristige Stabilitätsindikatoren berücksichtigt werden. Der sogenannte Einsatztemperaturbereich bezieht sich auf den Temperaturbereich des Messmediums im Normalbetrieb und der Einsatztemperaturbereich auf den maximalen Temperaturbereich, der während des Einsatzprozesses auftreten kann. Wenn Sie eine Modellreihe auswählen, die etwas größer als der erforderliche Temperaturbereich ist, verwendet der Kompensationstemperaturbereich im Allgemeinen die Temperaturbereichsgenauigkeit.   FAQ:   F: Was sind die Inhalte der Umrüstprüfung des intelligenten Senders? A: Der Inhalt der Neuabstimmungsprüfung eines intelligenten Senders umfasst zwei Aspekte: Funktionsprüfung und Druckprüfung. F: Wie funktioniert ein Drucktransmitter? A: Es basiert auf dem kapazitiven Drucksensor 3151 und verwendet fortschrittliche Mikrocontroller- und Sensor-Digital-Messtechnik sowie die Anwendung eines hochpräzisen Algorithmus, um sicherzustellen, dass das Drucksignal hochpräzise gemessen wird F: Welche Bustechnologie wird in der Kommunikationsschnittstelle des intelligenten Senders verwendet? A: Die Kommunikationsschnittstelle des intelligenten Senders ist fortschrittliche HART-, FF H1- und PROFIBUS PA-Bustechnologie. F: Aus wie vielen Teilen besteht ein intelligenter Sender? A: Der intelligente Sender hat die gleiche logische Struktur und besteht aus fünf Teilen: Sensor, Instrumentenkarte, Kommunikationskarte, Flüssigkristall-Anzeigekarte und Terminalkarte.
