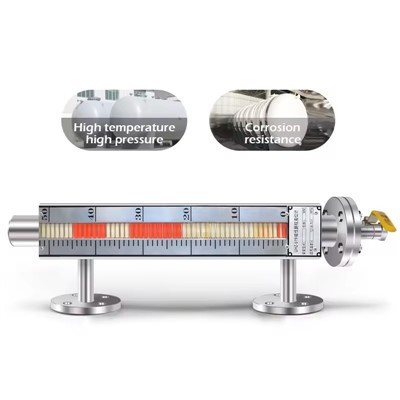

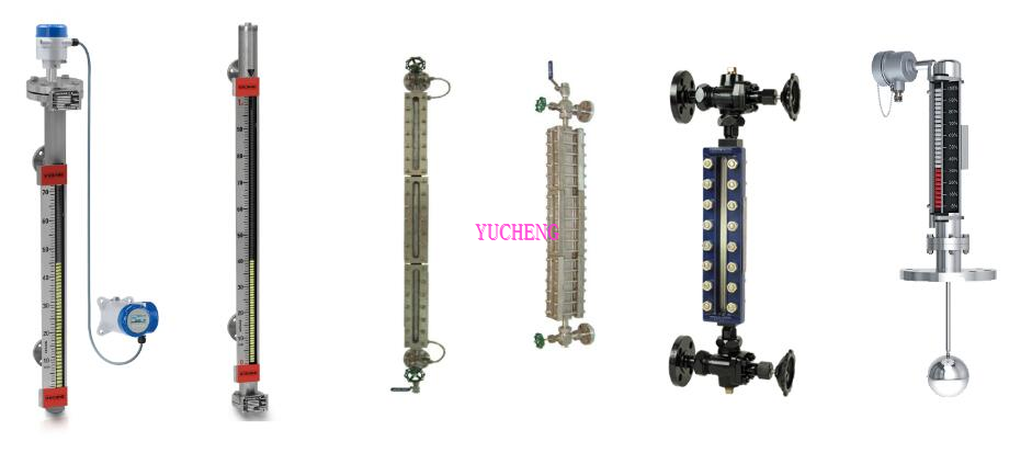

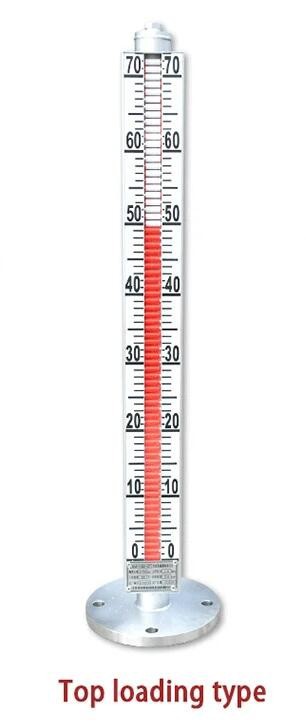

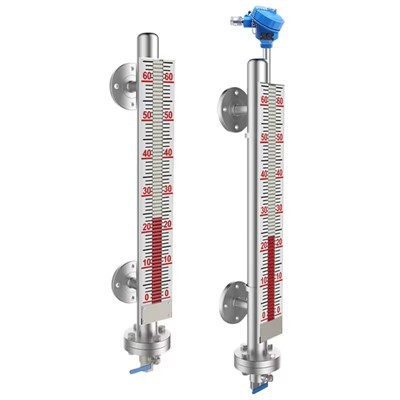

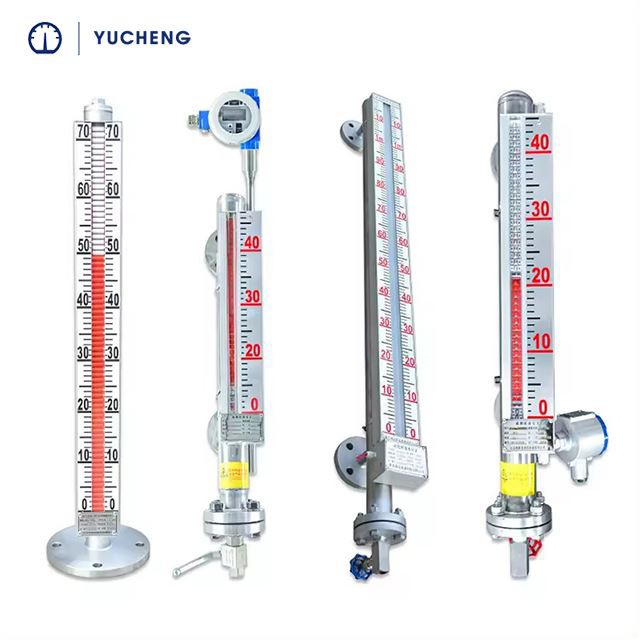

Magnetpegelanzeige Indikator

Magnetentyp -Level -Indikator,

Bicolor Level Messel

Der Bicolor -Spiegelmesser wird zur Anzeige von Kondensatwasser und Dampfspiegel an Hochdruckkesseldampftrommeln verwendet.

Das Bicolor -Spiegelmesser zeigt Wasser (unterer Teil) in Grün und Dampf (oberer Teil) rot an.

Dieses Instrument besteht aus einem Edelstahlkörper, der einen Trapez -Querschnitt, zwei Glassätze vor und hinten des Körpers, einen Bicolor -Filter und einen Illuminator hinter dem hinteren Glas hat.

Die Glasgesichter sind kein paraelleler Speck des Trapezquerschnitts des Körpers,

Ein roter und grünes Filter befindet sich hinter dem hinteren Glas. Das Beleuchtungslicht umwandelt in rote und grüne Lichtstrahlen.

Rote Strahlen und grüne Strahlen haben einen unterschiedlichen Brechungsindex, wenn sie schräg durch Glas, Wasser und Dampf gelangen.

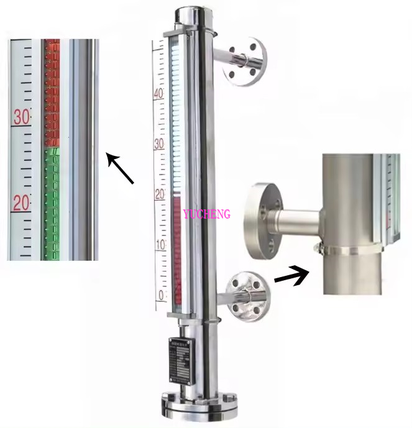

Produktname	Magnetpegelanzeige Indikator
Material	Edelstahl
Messbereich	300- 15000 mm
Arbeitsdruck	1. 0-32 m pa
Verhältnis von Medium	Größer als oder gleich 0. 42g/cm3
Viskosität	Weniger als oder gleich 0. 02pa.s
Ausgabe	4-20 ma/2wire hart
Marke	Vorhaben



Im unteren Teil, in dem sich Wasserkondensat angesammelt hat, sind die roten Strahlen abweichend und aufgrund der nicht parallelen Brille konnten nicht durch das vordere Glas gehen, aber grüne Strahlen können das vordere Glas erreichen, weshalb der Beobachter diesen Teil der Stufe in grün.

Im oberen Teil, in dem Dampf enthält, sind umgekehrt die grünen Strahlen abweichend und konnten nicht durch das vordere Glas gehen, aber rote Strahlen gehen durch das vordere Glas, und dieser Teil der Levelmesser ist rot belastet.

Aufgrund der hohen Temperatur sind die Vorder- und Rückgläser durch Glimmerschild geschützt.

Da die Bicolor -Spiegelmesser für Hochdruckkessel -Dampftrommeln verwendet wird, sollte es gemäß ASME -Kessel- und Druckbehälter -Code -setc konzipiert werden. Standard.

Der Iluminator der Bicolor -Spiegelanzeige sollte für die Klassifizierung des Installationsbereichs gefährlicher Bereiche geeignet sein.



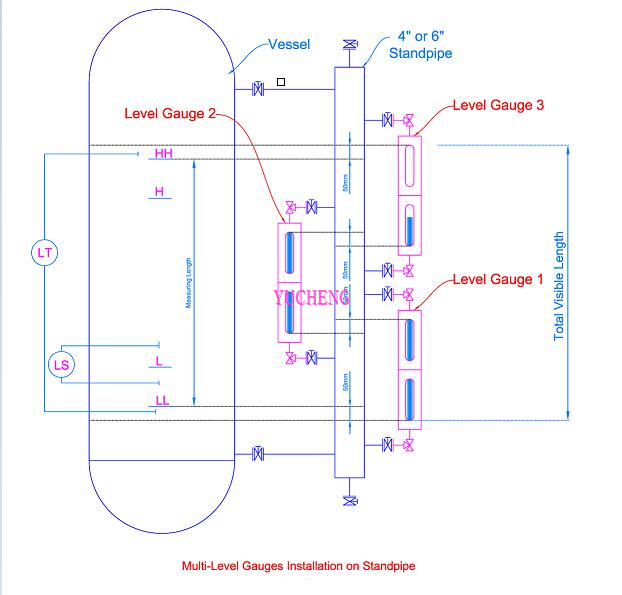

Level -Messventile

Die Glasspiegelmesser ist mit zwei Schwanzventilen oben und unten mit dem Gefäß oder dem Tank verbunden

Das Schwanzventil ist ein Winkelventil, dass der Winkel zwischen dem Einlass und dem Auslass des Ventils 90 ° Grab beträgt.

Der Auslass des Schwanzventils, das mit der Gefäßdüse verbunden ist, ist normalerweise flanscht.

Die Anschlüsse des Hahnenventils zur Levelanzeige beträgt normalerweise 1/2 '' oder 3/4 '' NPTF -Fadenverbindung, aber 3/4 '' NPTF wird aufgrund einer blockierenden Risikominderung bevorzugt.

Das obere Hahnventil hat eine weitere 1/2 '' Anschluss für das Entlüftungsstopfen oder das Entlüftungsventil.

In ähnlicher Weise hat das untere Schwanzventil eine 1/2 '' Anschluss für den Zeichnungsstopfen- oder Abflussventil.

Die Verwendung von Plug für Entlüftung / Drain ist eine wirtschaftliche Lösung, aber nach Betriebs- und Wartungsjahren sperrt es die Levelmesser und das Gefäß schwaches Pint und Leckagequelle.

Daher wird empfohlen, 1/2 '' Vent / Drawin -Ventil anstelle von Stecker auszuwählen.

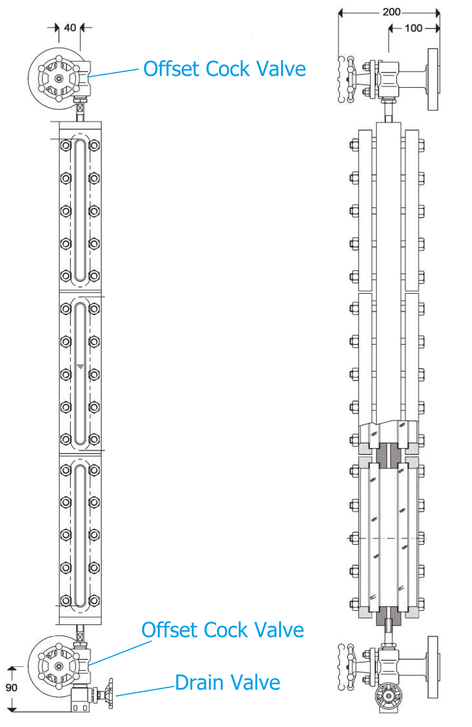

Das Schwanzventil sollte einen Offset -Typ sein, bei dem der Ventilstiel einen Versatz an der Messkörperachse hat, damit Mädels mit einer Flaschenbürste reinigen können, ohne das Schwanzventil zu öffnen und die Levelanzeige zu entfernen.

Der Offset könnte jedoch links oder rechts gehandelt werden, was vor der Reihenfolge im Datenblatt definiert werden muss, wenn man den Standort der Level -Messdüsen auf dem Schiff und den Zugangspunkt der Leiterverhandlung berücksichtigt.

Wenn das obere Schwanzventil ein rechthäsertes Offsetventil ist, sollte das untere Hahnventil das Link-Hände-Offset-Ventil sein.

Dieses Problem könnte gelöst werden, indem ein rotbares Kopfhahnventil ausgewählt wird, das während der Installation an der linken oder rechten Seite des Messgeräts installiert werden kann.
