Maßgeschneiderte magnetische Füllstandsanzeige
Magnetischer Füllstandsmesser, magnetischer Füllstandsmesser für Tanks, magnetischer Füllstandsanzeiger für Tanks
Beschreibung

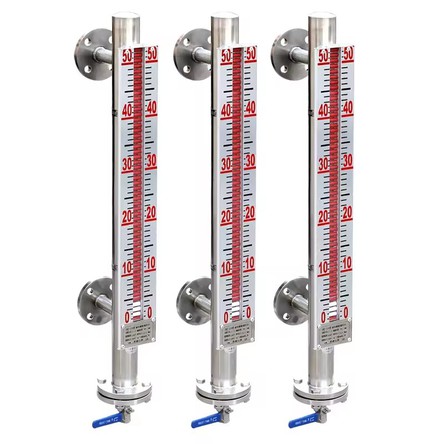

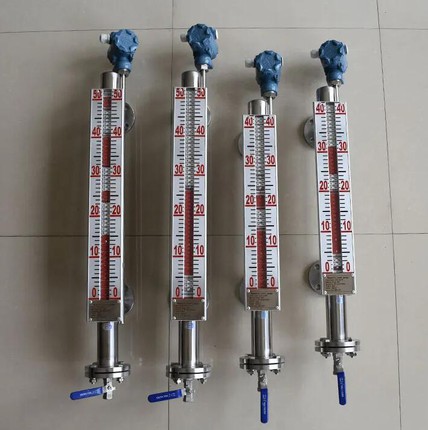

Kundenspezifischer magnetischer Füllstandsmesser
Produktbeschreibung
Patentiertes Design mit magnetischem Schwimmer-Füllstandsmessgerät vom Kesseltrommeltyp, der bei hohen Temperaturen, hohem Druck und niedriger Dichte wie Kesseldampftrommeln und hohen Heizgeräten verwendet wird. Das Hauptmaterial kann aus 304, 316L, 321 usw. ausgewählt werden Temperatur- und Hochdruckbeständigkeit; Das Verdampfungsschutzgerät mildert wirksam den Einfluss eines falschen Flüssigkeitsstands; Kann 4-20ma+HART-Signalausgang und Schaltsignalausgang ausgeben
 |
 |
Arbeitsprinzip
Die Boje im Behälter (entwickelt entsprechend unterschiedlichen Medien und Drücken) schwimmt mit der Änderung des Flüssigkeitsspiegels des Fallrohrs auf und ab und bewegt den Magneten durch die obere Stange auf und ab in das obere Rohr, so dass die äußere Klappe entsteht wird umgedreht und rot umgedreht. Die beiden Farben Weiß und Weiß geben die Höhe des Flüssigkeitsspiegels an. Gleichzeitig sendet der Flüssigkeitsstandsender ein Flüssigkeitsstandsignal an die Zentrale zur Anzeige und Steuerung des Flüssigkeitsstands und kann auch zentral von einem Computer überwacht werden.
1. Wenn der Behälter nicht für die seitliche Öffnung geeignet ist und der Raum um den Behälter herum sehr klein ist, kann diese Art von Füllstandsanzeige am oberen oder unteren Teil des Behälters installiert werden.
2. Geeignet für hochviskose flüssige Medien
3. Die Blickrichtung des Displays kann beliebig geändert werden.
4. Die übrigen Funktionen sind die gleichen wie in der Zone der fliegenden Untertassen.
 |
 |
 |
 |
Produktparameter
| Mitte-Mitte-Abstand: | 150~6000mm |
| Mittlere Dichte: | Mehr als 0,45 g/cm3 |
| Nenndruck: | PN6~PN63(x 0.1MPa) |
| Werkstoff: | SS304, 316L, PP, PTFE oder kundenspezifisch |
| Betriebstemperatur: | <80 °C |
| Prozessverbindung: | Flansch oder kundenspezifisch |
| Indikatortypen: | |
| A: Klappenzylinder aus Al und ABS | B: Al-Klappenplatte |
| C: PVC-ABS-Klappenzylinder | D: PP&ABS-Klappenzylinder |
| E: AL &LED | F: PP&LED |

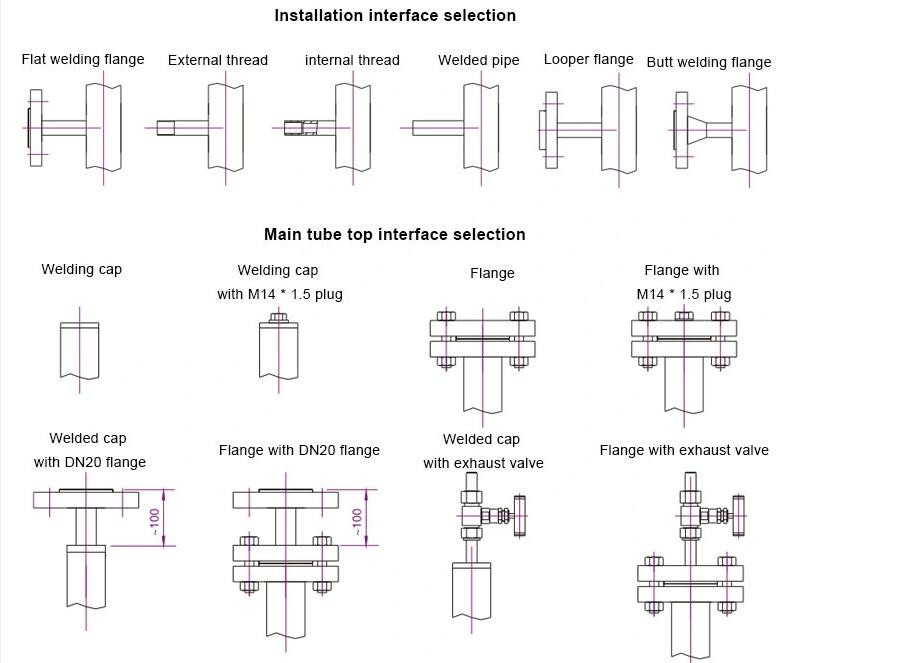

| Aufbau der oberen Kammer: | 1.Schweißdeckel 2.Schweißdeckel mit Verschlussschraube M14*1,5 3.Flansch 4.Flansch mit Verschlussschraube M14*1,5 5.Schweißdeckel mit DN20-Flansch 6.Flansch mit DN20-Flansch 7.Schweißdeckel mit Luftventil 8.Flansch mit Luftventil |

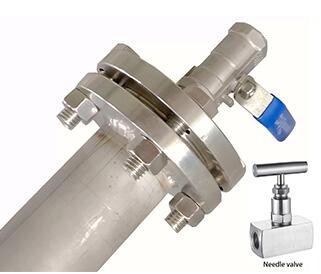

| Aufbau der unteren Kammer: | 1.Flanschabdeckung 2.Flansch mit Ablassschraube 3.Flansch mit DN20-Schweißrohr 4.mit DN20-Flansch 5.mit Nadel-/Kugelventil |
| Schutzklasse: | Schutzart IP65 |
Hinweise zur Auswahl des oben montierten Magnetschwebe-Füllstandsmessgeräts
1. Korrosionsschutz-Nenndruck &LE; 1.0MPa.
2. Der Füllstandsmesser hat eine bestimmte Blindzone. Beim Ablesen der Höhe des Füllstands sollte die Blindzonenwertkompensation hinzugefügt werden (wenn das Füllstandsmessgerät das Werk verlässt, wurde der Skalennullpunkt auf den tatsächlichen Wert verschoben).
3. Die Reichweite des Füllstandsmessers sollte 5 Meter nicht überschreiten, da sonst die Stabilität, Zuverlässigkeit und Farbechtheit des Füllstandsmessers beeinträchtigt wird.
4. Installieren Sie den Verbindungsflansch, der normalerweise anhand der Maßreferenz der hervorstehenden Fläche (HG 21592-97) hergestellt wird.

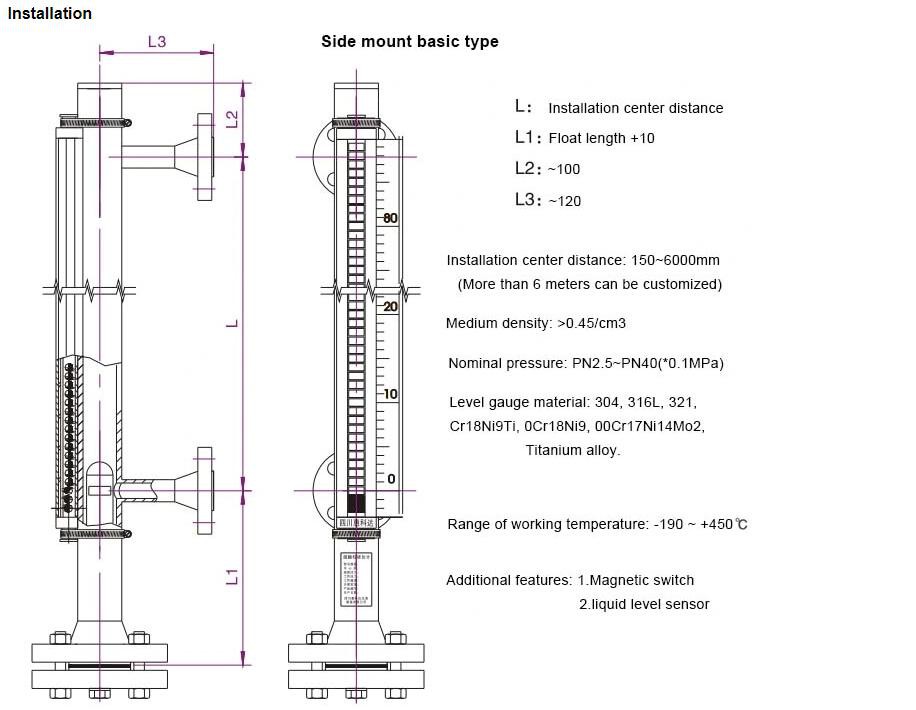

Installation, Verwendung und Wartung des oben montierten Magnetschwebe-Füllstandmessgeräts
1. Das Schutzrohr des Füllstandsmessgeräts und das Hauptrohr müssen vertikal gehalten werden.
2. Die Pleuelstange darf nicht gebogen werden und muss gerade eingeführt werden
3. Verwenden Sie nach der Installation den Magneten, um das Display zu führen, um die Säule einmal umzudrehen, und das Weiß ist über Null und das Rot ist unter Null.
Präzisionsinstrumente wie das oben installierte Magnetschwebebahn-Füllstandsmessgerät müssen entsprechend dem Verhältnis der drei Güterarten ausgewählt werden, da es sonst zu irreparablen Fehlern kommen kann. Wenn Sie mehr wissen möchten, besuchen Sie unsere Website gerne für längere Zeit.
