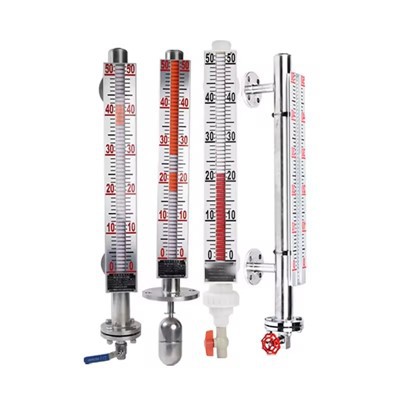

Magnetische Füllstandsanzeige für schwebende Kessel
schwimmender magnetischer Füllstandsmesserschwimmende magnetische FüllstandsanzeigeKlappenschwimmer-Füllstandsmesser
Beschreibung
Magnetischer Füllstandsanzeiger für schwebende Kessel
Der magnetische FLap-Schwimmer-Füllstandsanzeiger wird zur Messung des Flüssigkeitsstands in offenen oder unter Druck stehenden Tanks verwendet. Aufgrund seiner besonderen Bauweise eignet es sich besonders für den Einsatz im Zusammenhang mit aggressiven, gesundheitsschädlichen oder brennbaren Stoffen und rauen Einsatzbedingungen.
Für die lokale Flüssigkeitsstandanzeige ist kein Strom erforderlich. Optional kann das Gerät mit einem elektrischen analogen Füllstandmesssystem und/oder Grenzschaltern ausgestattet oder nachgerüstet werden.
Messprinzip
Das Gerät arbeitet nach dem Prinzip kommunizierender Röhren. Das Messrohr ist als Seitengefäß an den Tank angeschlossen, so dass im Rohr die gleichen Bedingungen herrschen wie im Tank.
Der schwimmende Füllstandsanzeiger ist mit einem Permanentmagnetsystem ausgestattet, um die Messwerte an den lokalen Anzeiger zu übertragen. Das Magnetsystem des Schwimmers aktiviert abhängig vom Flüssigkeitsstand die Magnetklappen oder einen beweglichen Folgemagneten im Anzeigeteil des Anzeigers.
Warenpräsentation

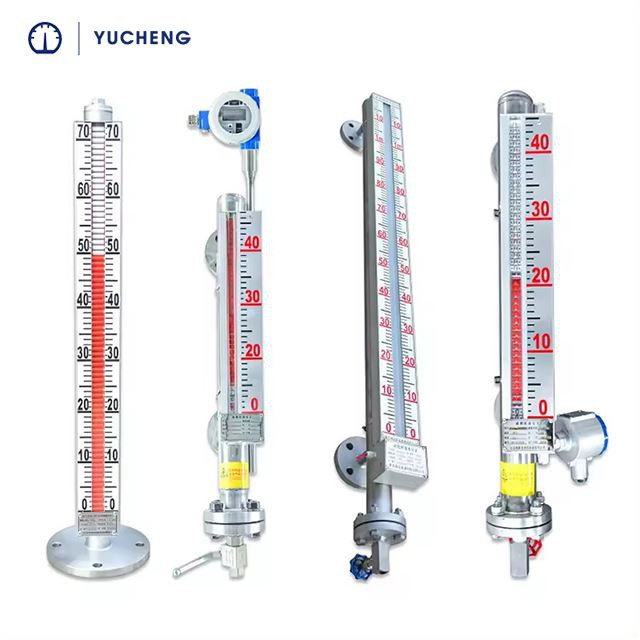

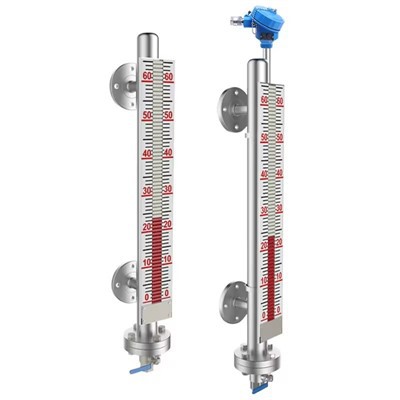

Magnetischer Füllstandsmesser
Ein magnetischer Füllstandsmesser enthält einen Schwimmer, typischerweise aus Edelstahl, Titan oder Kunststoff, der einen integrierten, permanenten omnidirektionalen Magneten enthält. Der Schwimmer befindet sich in einer Bypasskammer, die mit dem Behälter verbunden ist. Dieser schwimmende Schwimmer steigt und fällt mit dem Flüssigkeits- oder Grenzflächenspiegel, während der Magnet die außerhalb der Kammer angebrachten magnetischen Wafer „umdreht“. Während der Schwimmer steigt und fällt, dreht sich jeder Wafer um 180 Grad und präsentiert so eine kontrastierende Farbe.
In der Industrie ist es üblich, dass die Wafer über dem Float weiß und die Wafer darunter rot angezeigt werden. Somit liefert der Anzeiger dann eine klar definierte und genaue Füllstandsmessung der Flüssigkeit in der Kammer.
Das Magnetfeld ist das Herzstück des magnetischen Füllstandmessgeräts – je stärker das Feld, desto zuverlässiger funktioniert das Gerät. Einige Hersteller verwenden einen einzelnen ringförmigen Ringmagneten, andere verwenden in ihrem Schwimmerdesign eine Reihe einzelner Stabmagnete in einer kreisförmigen Anordnung. Diese Designs bieten tendenziell eine bessere Leistung als ein einzelner Stabmagnet.

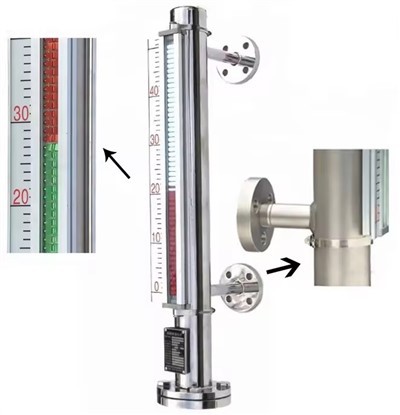

Detailanzeige
Magnetrollen: ABS, Aluminium, Keramik,
Gesamter Messvorgang ohne tote Winkel, auffälliges Display, intuitive Ablesung, Messbereich.
Schwimmerkammerrohr
Material: SS304, SS316, PP, PVC, Titan usw.
Arbeitstemperatur -20~450 C,
Druck: PN1.0-16Mpa.
Anschlusskasten: Aluminiumguss
Ex-Schutzzeichen: Exd IIBT4
Schutzart: IP65/67
Kommunikation und Signalausgang: RS485, Hart und 4-20mA, 0-10v
Niedriger Druck<1.6Mpa, 1/2'' ball valve.
high pressure >1,6 MPa, 1/2'' Nadelventil,
Ventilmaterial: SS304, SS316, PP, Titan usw.
FAQ
Fragen, die Sie zu diesem Füllstandsmessgerät haben werden
F: 1. Was ist eine Schwimmer-Füllstandsanzeige?
Schwimmer- und Board-Typ-Füllstandsanzeige. Produktvorlagen Artikelcode: MECH_FAB. Füllstandsanzeige vom Typ Schwimmer und Brettein Wägesystem zur Messung des Flüssigkeitsstands, das für drucklose Lagertanks/-behälter geeignet ist. Es handelt sich im Grunde um ein ausgewogenes Gegengewichtssystem mit einem pfeilförmigen Zeiger, der den Anzeigevorgang erleichtert.
F:2.Wie funktioniert ein Schwimmermessgerät?
Das Prinzip des Schwimmer-Füllstandmessgeräts ist FolgendesEin Schwimmkörper bewegt sich aufgrund des Auftriebs auf und ab. Ein Reed-Schalter in einem Schaft wird durch einen Magneten im Schwimmer betätigt und gibt ein Erkennungssignal aus (siehe Abbildung unten). Allerdings misst der Füllstandsmesser möglicherweise keine Flüssigkeiten mit bestimmten Viskositäten und spezifischen Gewichten.
F: 3. Wofür wird das magnetische Füllstandsmessgerät verwendet?
Der magnetische Füllstandsmesser ist ideal geeignet fürMessung einer Flüssigkeitsgrenzfläche. Es sind Schwimmer für verschiedene spezifische Gewichte erhältlich, die den zu überwachenden Flüssigkeiten entsprechen. Viele Hersteller bieten Schwimmer an, die für spezifische Gewichtsbereiche von 0.33-2.2 geeignet sind.
F: 4. Wie funktioniert ein magnetischer Schwimmer-Füllstandsensor?
Der Magnet der „nassen Seite“ am Schwimmer stößt den Gegenmagneten im Schaltmechanismus der „trockenen Seite“ in einer starken Schnappbewegung ab und aktiviert so den Schalter. Wenn der Flüssigkeitsstand in einem Tank sinkt, schwenkt der Schwimmer ebenfalls nach unten, stößt den Gegenmagneten ab und aktiviert den Schalter.
F: 5. Was ist die maximale Länge des magnetischen Füllstandsmessgeräts?
Unsere magnetischen Füllstandsmessgeräte werden mit den vom Kunden gewünschten C bis C und sichtbaren Längen hergestellt.bis ca. 6.500 mm für Füllstandsmessgeräte mit vertikaler Kammer aus Edelstahl und bis ca. 3.500 mm für Füllstandsmessgeräte mit vertikaler Kammer aus synthetischen Polymeren.
F:6Warum benötigen Sie eine magnetische Wasserwaage?
Es ermöglicht die Befestigung einer Wasserwaage an einer Stahlkonstruktion, was Messarbeiten beim Zaunbau oder in Schweißwerkstätten erheblich erleichtert. Auch bei Klempner- und Schlosserarbeiten ist die magnetische Wasserwaage nützlich.
Anwendung vor Ort
Anwendung vor Ort
Anwendung vor Ort
Anwendung vor Ort
Anwendung vor Ort
Anwendung vor Ort
Anwendung vor Ort
Magnetische Schwimmer-Füllstandsmessgeräte, auch einfach als magnetische Füllstandsmessgeräte oder magnetische Füllstandsanzeiger bekannt, bieten eine kontinuierliche visuelle Anzeige des Flüssigkeitsstands in einem Behälter oder Tank. Da es sich um eine robuste, relativ kostengünstige Füllstandmesstechnik handelt, die für Hochdrucksysteme geeignet ist, werden sie in der gesamten Prozess-, Öl- und Gas-, Raffinerie-, Chemie-, Petrochemie- und Energieerzeugungsindustrie eingesetzt.
Unser Unternehmen
Produktionslinie und Inspektionen, Verpackungen
Produktpalette wird 2023 erweitert
Im Frühjahr 2323 haben wir eine Reihe neuer Produktlinien entwickelt: Sender, Füllstandsmesser, Durchflussmesser usw

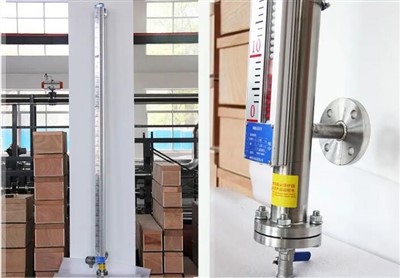

Inspektionsprozess
Alle Produkte wurden vor dem Versand zu 100 % geprüft.
Verpackung des Füllstandmessers
Holzkiste für
Füllstandsanzeige
Sender,
Durchflussmesser
Verpackung des Füllstandsmessers
Holzbox
Abkürzung für die Werkstatt für Füllstandsmessgeräte
Produktionswerkstatt
Neueste Produktion von Füllstandsmessgeräten
Füllstandsmessgerät versandbereit
| Das Magnetfeld ist das Herzstück des magnetischen Füllstandmessgeräts – je stärker das Feld, desto zuverlässiger funktioniert das Gerät. Einige Hersteller verwenden einen einzelnen ringförmigen Ringmagneten, andere verwenden in ihrem Schwimmerdesign eine Reihe einzelner Stabmagnete in einer kreisförmigen Anordnung. Diese Designs bieten tendenziell eine bessere Leistung als ein einzelner Stabmagnet. |  |
 |
 |
Vorteile magnetischer Füllstandsmessgeräte
Magnetische Füllstandsanzeiger bieten viele Vorteile gegenüber anderen Arten von Füllstandsmessgeräten, z. B. Reflex-Füllstandsmessgeräten. Diese beinhalten:
- Ein waagerechtes Zaumzeug ist nicht erforderlich. Die Bypass-Kammer mit dem Schwimmer fungiert als Zaumzeug und ermöglicht die Montage von Zubehörteilen.
- HochdruckfähigkeitViele Hersteller bieten Messgeräte an, die für Drücke bis zu 400 bar geeignet sind. Nach DGRL 97/23/EG Kategorie IV zertifizierte Bypass-Kammern sind von vielen Anbietern erhältlich.
- Hochtemperaturtauglich. Anwendungen bis zu 450 Grad sind keine Seltenheit.
- Einsatz in explosionsgefährdeten Bereichen. Da magnetische Füllstandsanzeiger keine externe Stromversorgung benötigen, auch nicht für eine Beleuchtung, sind sie für die Installation in explosionsgefährdeten Bereichen geeignet.
- Wartungsfrei. Magnetische Füllstandsmessgeräte sind praktisch wartungsfrei, da die Anzeige nie mit der Prozessflüssigkeit in Berührung kommt. Bei Schaugläsern müssen die Messgeräte regelmäßig auf Dichtheit überprüft und regelmäßig gereinigt werden. Ablagerungen, Ätzungen und Ablagerungen auf dem Glas durch die Prozessflüssigkeit können dazu führen, dass das Schauglas nicht mehr lesbar ist.
- Keine Sorge wegen zerbrochenem Glas. Dadurch sind sie ideal für die Messung des Füllstands giftiger und ätzender Flüssigkeiten.
- Leicht beheizbar und isoliert. Abhängig von der zu messenden Flüssigkeit ist dies ein wichtiger Gesichtspunkt. Weitere Informationen dazu, wie dies erreicht werden kann, finden Sie auf unserer Seite zur elektrischen Begleitheizung.
Zubehör für magnetische Füllstandsmessgeräte
Magnetische Füllstandsanzeiger sind mit einer Reihe von Zubehörteilen erhältlich. Die gängigsten sind:
Kalibrierte Waage
Eine am magnetischen Füllstandsanzeiger angebrachte kalibrierte Skala ermöglicht das Ablesen des Füllstands in Einheiten oder Prozent. Die Skalen werden am häufigsten aus Trafolyte oder Edelstahl 316 hergestellt und mit den entsprechenden Einheiten graviert.
Reed-Schalter
Ein magnetischer Reed-Schalter, der an der Außenwand des Messgeräts montiert ist, ermöglicht Füllstandsalarme und/oder die Durchführung von Maßnahmen, z. B. das Ein- oder Ausschalten einer Pumpe. Reed-Schalter sind weit verbreitet und bieten einen äußerst zuverlässigen und sicheren Betrieb.
Reedchain-Sender
Ein magnetischer Füllstandsanzeiger kann durch Hinzufügen einer Reedkette leicht in einen magnetischen Schwimmer-Füllstandsgeber umgewandelt werden. Ein Reedkettensender besteht aus einer Kette von Schaltern, die gleichmäßig in Abständen von 5 mm, 10 mm oder 20 mm angeordnet sind. Während sich der Schwimmer entlang dieser Kette bewegt, schließt das vom Schwimmer erzeugte Magnetfeld die Reed-Schalter und verändert den Widerstand im Stromkreis. Der Widerstandsausgang ist proportional zum Flüssigkeitsstand.
Schwimmerdämpferfedern
Schwimmerdämpferfedern können entweder oben, unten oder an beiden Enden der Kammer installiert werden. Dämpferfedern kommen dann in Betracht, wenn es notwendig ist, den Schwimmer vor Schäden zu schützen, falls es zu einem plötzlichen Druckverlust oder einem Druckanstieg im System kommt.
上方是模板内容,下方是编辑器原内容,编辑好请删除原内容.
Beliebte label: Magnetische Füllstandsanzeige für schwimmende Kessel, China, Lieferanten, Hersteller, Fabrik, kundenspezifisch, Großhandel, günstig
